Краткая информация

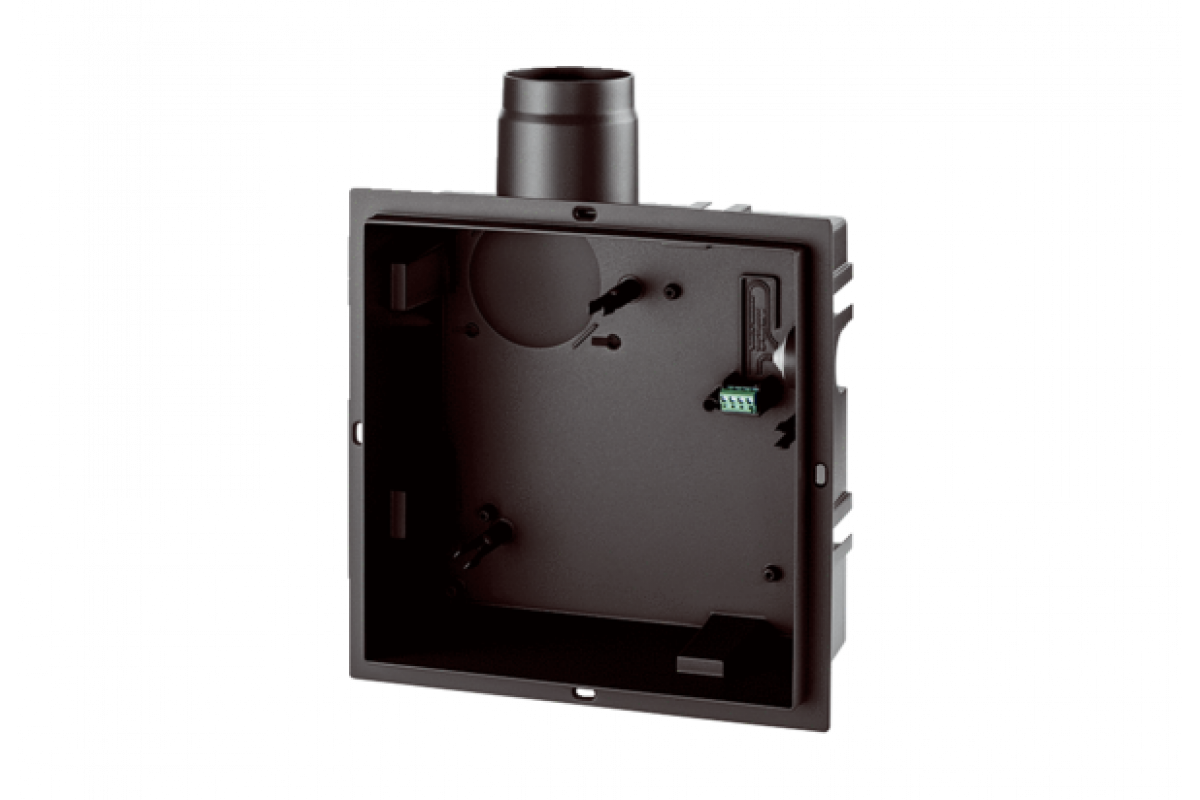

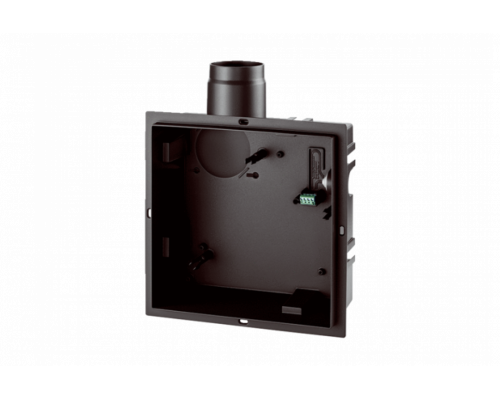

Корпус скрытого монтажа с переналаживаемым пластмассовым патрубком для крепления вентиляторного узла ER EC, возможно дополнительное присоединение для вытяжной вентиляции туалета

Описание изделия

Отличительные свойства

• Выбросной патрубок можно переместить из «бокового» положения в «заднее» без инструментов.
• Боковые монтажные пазы для монтажа с помощью монтажных уголков или при установке в предварительных стенах.
• Автоматический пластмассовый выбросной патрубок, который также выполняет функцию блокирования холодного дыма.
• Для применения в соответствии с DIN 18017-3.

Вытяжная вентиляция одного помещения

• Устанавливается в ванных, туалетах и кухнях.
• Возможна установка внутри или снаружи шахты в стене или потолке.
• Незначительная монтажная глубина корпуса для скрытого монтажа и крышки.
• Легкий монтаж благодаря шести боковым монтажным пазам.
• Круглая рама обеспечивает дополнительные возможности крепления.
• Универсальный кабельный ввод позволяет выполнить электрическое присоединение сбоку или сзади.
• Простой электрический монтаж на практичной контактной клемме.
• Крышка защиты от штукатурки обеспечивает защиту корпуса на этапе монтажа.
• Переналаживаемый без инструментов пластмассовый выбросной патрубок с пластмассовым автоматическим обратным клапаном для направления выпуска сбоку (сверху, слева, справа) и сзади.
• Диаметр присоединения DN 75/80.
• Перфорированные места для двухкомнатного присоединения или соединительных патрубков для туалета входят в стандартную комплектацию корпуса ER GH.
• Со свидетельствами о разрешениях можно ознакомиться по запросу или на нашем веб-сайте www.maico-ventilatoren.com.
• Пластмассовые трубы обычно являются легковоспламеняющимися согласно стандарту DIN 4102-1, класс B 2 (согласно стандарту EN 13501-1).

Опциональные принадлежности

• Отсасывающий патрубок ER-AS для вытяжной вентиляции туалета
• Двухкомнатное присоединение ER-ZR
• Набор для монтажа ER-MS
• Монтажный держатель ER-UPM

Артикул	ER GH
Исполнение	Пластмассовый выбросной патрубок с возможностью переналадки на боку / сзади с автоматическим пластмассовым обратным клапаном, без противопожарного корпуса, возможно двухкомнатное присоединение справа / слева / снизу
Направление воздуха	Вытяжная вентиляция
Место установки	Стена / Потолок
Вид монтажа	Скрытый монтаж
Материал корпуса	Пластмасса
Цвет	черный
Вес	0,59 kg
Масса с упаковкой	0,89 kg
Противопожарная защита	нет
Направление выпуска	на боку / сзади
Диаметр присоединений	75 mm / 80 mm
Ширина	250 mm
Высота	250 mm
Глубина	110 mm
Ширина с упаковкой	350 mm
Высота с упаковкой	290 mm
Глубина с упаковкой	130 mm
Номер допуска	Z-51.1-478
Упаковочный комплект	1 штук
Ассортимент	B
GTIN (EAN)	4012799843504
Номер артикула	0084.0350
